Инструкция для персонала

Данная страница не является руководством по действию персонала при пожаре

🔥

При пожаре

101 Экстренная служба
Действия при ложной сработке сигнализации
  • 1
    Подтвердите ложную сработку:
    • Удостоверьтесь, что пожара нет
    • Проверьте помещение на наличие признаков возгорания
  • 2
    Процедура сброса тревоги:
    СБРОС ПОЖАРА
    Нажмите кнопку в верхнем правом углу прибора
    ...
    Ожидайте несколько секунд до завершения сброса
  • 3
    После сброса:
    • Убедитесь, что система перешла в дежурный режим
    • Проверьте индикаторы состояния (должны гореть зеленые светодиоды)
Ручной пожарный извещатель

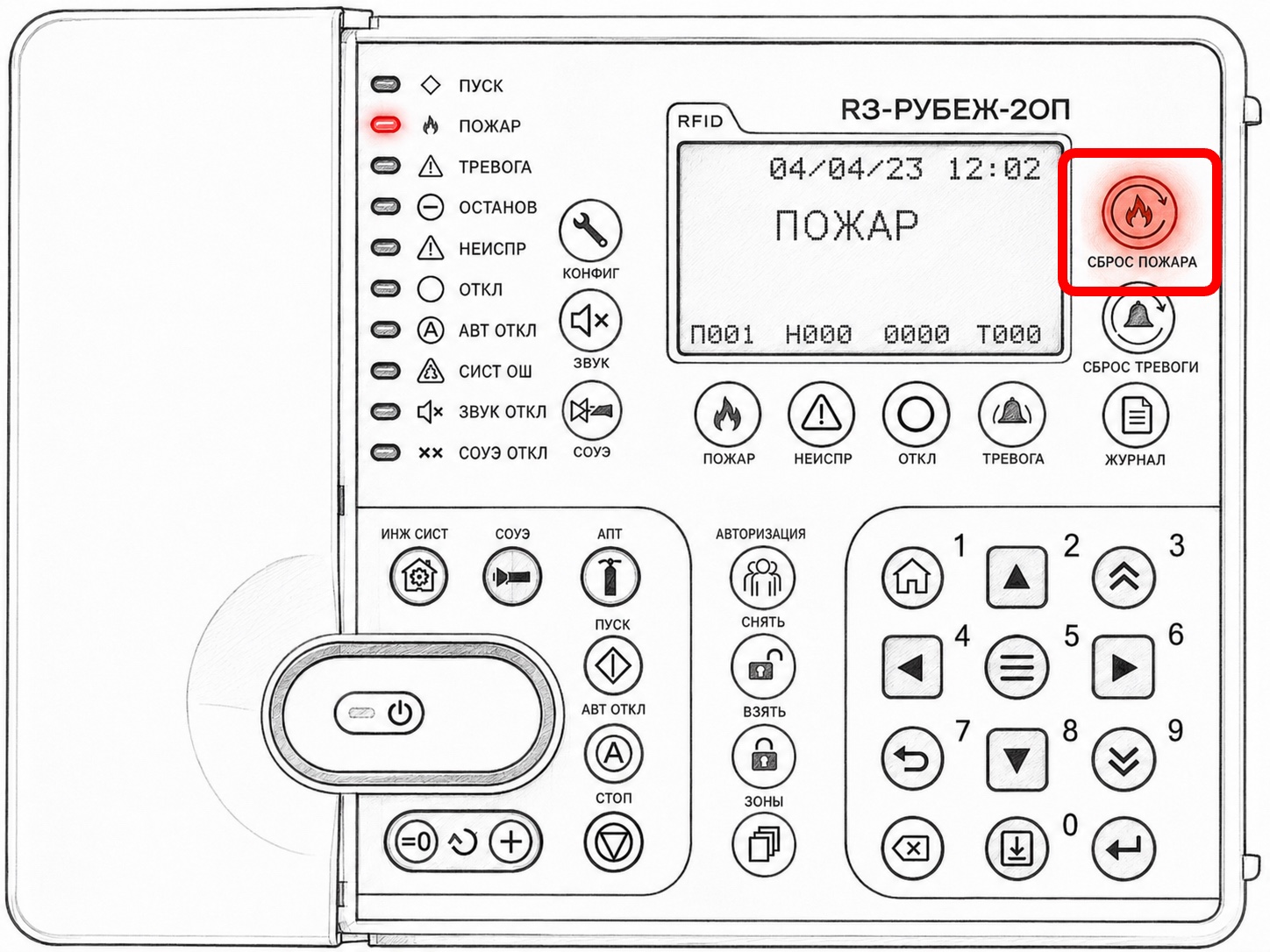

Рис. 1. Расположение нопки "СБРОС ПОЖАРА" на приборе РУБЕЖ-2ОП
После сброса возможно кратковременное появление неисправностей, подождите до 5 минут. Если неисправности остаются, то необходимо оставить заявку на внеплановое техническое обслуживание
Действия при сработке ручного извещателя
  • 1
    Если сработка от ручного извещателя:
    Перед сбросом необходимо отжать кнопку ручного извещателя с помощью специального ключа
Ручной пожарный извещатель
Рис. 2. Пример ручного пожарного извещателя с ключом для сброса
  • 2
    Если сигнализация срабатывает после сброса:

    При повторном переходе в режим "Пожар" после сброса:

    • Выключите срабатывающий датчик следуя инструкции ниже.
    • Оставьте заявку на техническое обслуживание. Такие заявки обрабатываются в приоритетном порядке
Важно: Отключенные устройства не будут обнаружать пожар, поэтому следует назначить дежурного и следить за помещениями, в которых находятся отключенные устройства.
Пошаговая инструкция по отключению срабатывающего датчика
ШАГ 1
Шаг 1
Нажать «ВЛЕВО (КНОПКА 6)» для выбора срабатывающего датчика
ШАГ 2

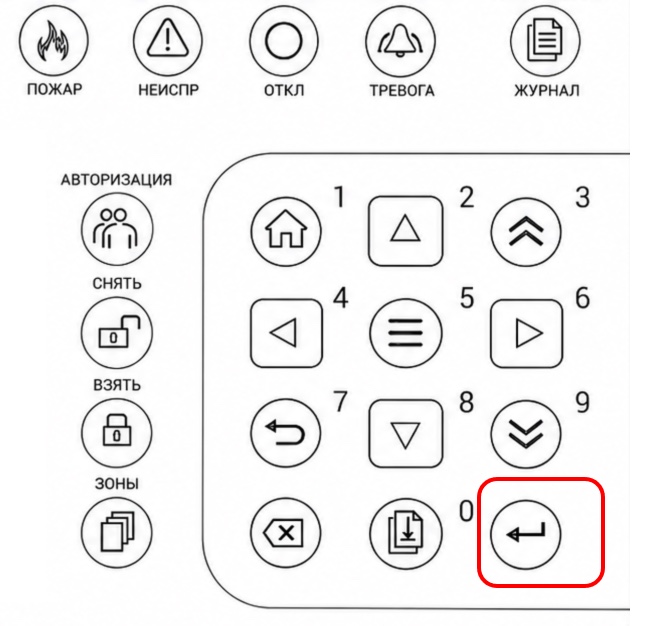

Шаг 2
Нажать «ВВОД (самая правая нижняя кнопка)» для подтверждения выбора
ШАГ 3

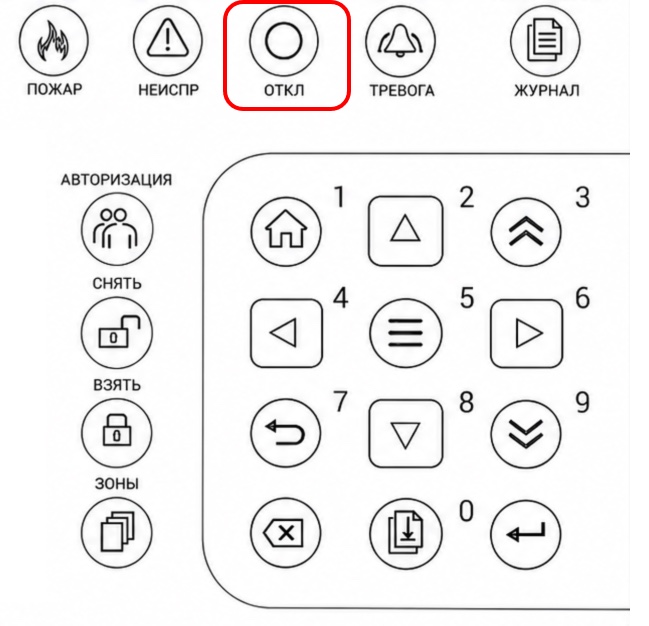

Шаг 3
Нажать «ОТКЛ.» для отключения выбранного датчика
ШАГ 4

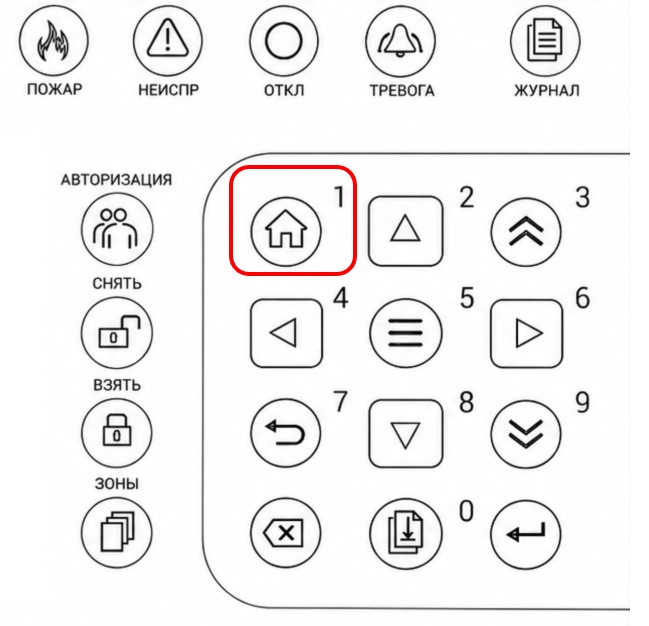

Шаг 4
Нажать «ДОМОЙ (КНОПКА 1)» для возврата в главное меню прибора
ШАГ 5

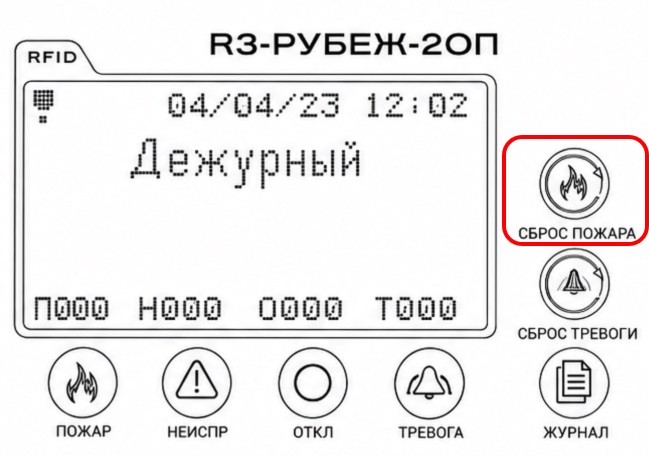

Шаг 5
Нажать «СБРОС ПОЖАРА» в верхнем правом углу прибора для "сброса пожара" после отключения датчика
Примечание: После отключения датчика обязательно оставьте заявку на обслуживание
Отключение системы речевого оповещения

При использовании оборудования для речевой трансляции стороннего производителя после сброса пожара на основном приборе необходимо:

1
Найти кнопку остановки трансляции (обычно подписана "СБРОС" или "СТОП")
2
Нажать кнопку для остановки тревожного сообщения
РОКОТ-5 ПУО - кнопка сброса
Рис. 3. РОКОТ-5 ПУО. Кнопка выключения оповещения о пожаре обозначена "СБРОС"
После отключения убедитесь, что трансляция сообщения полностью прекратилась

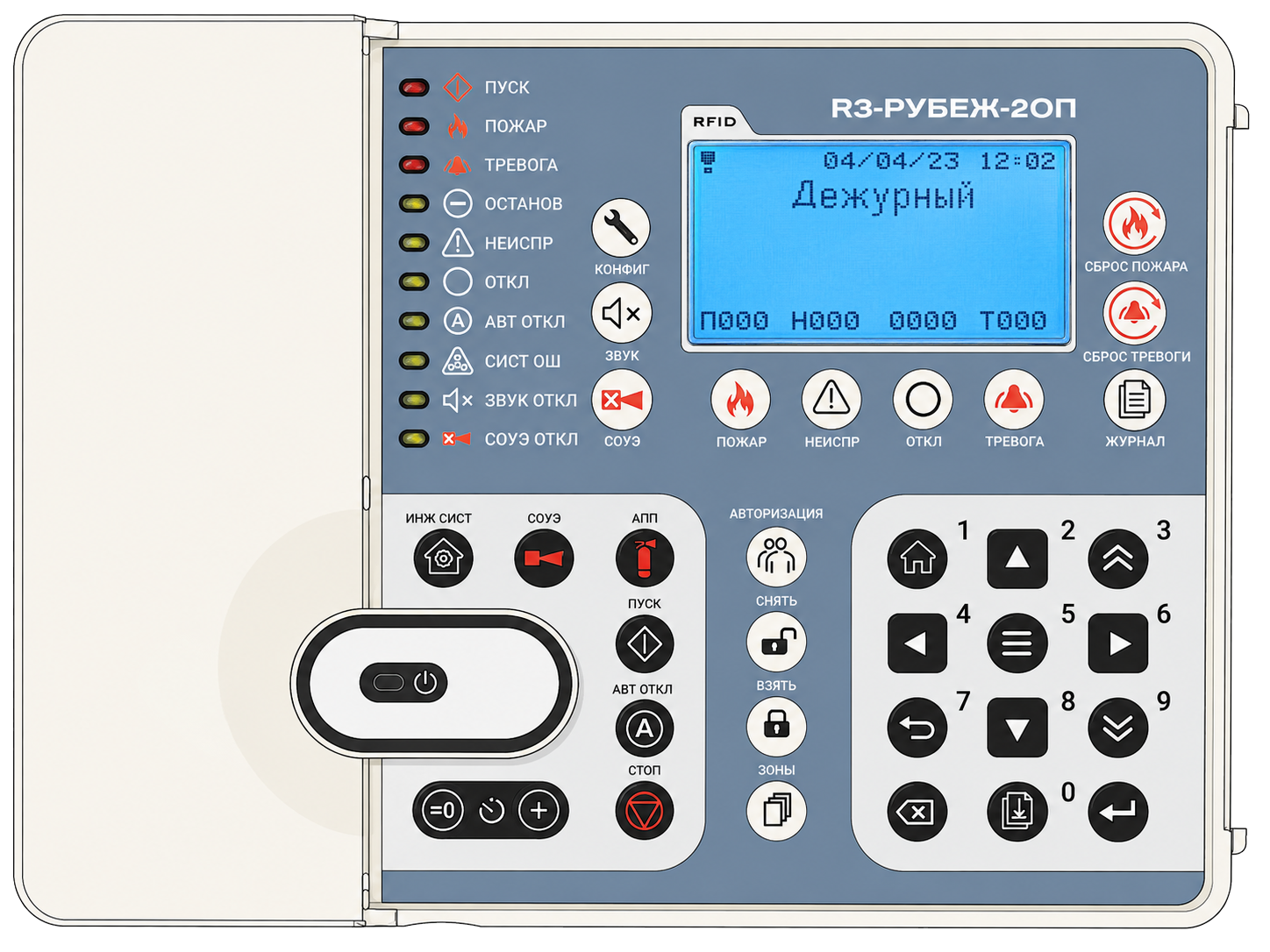

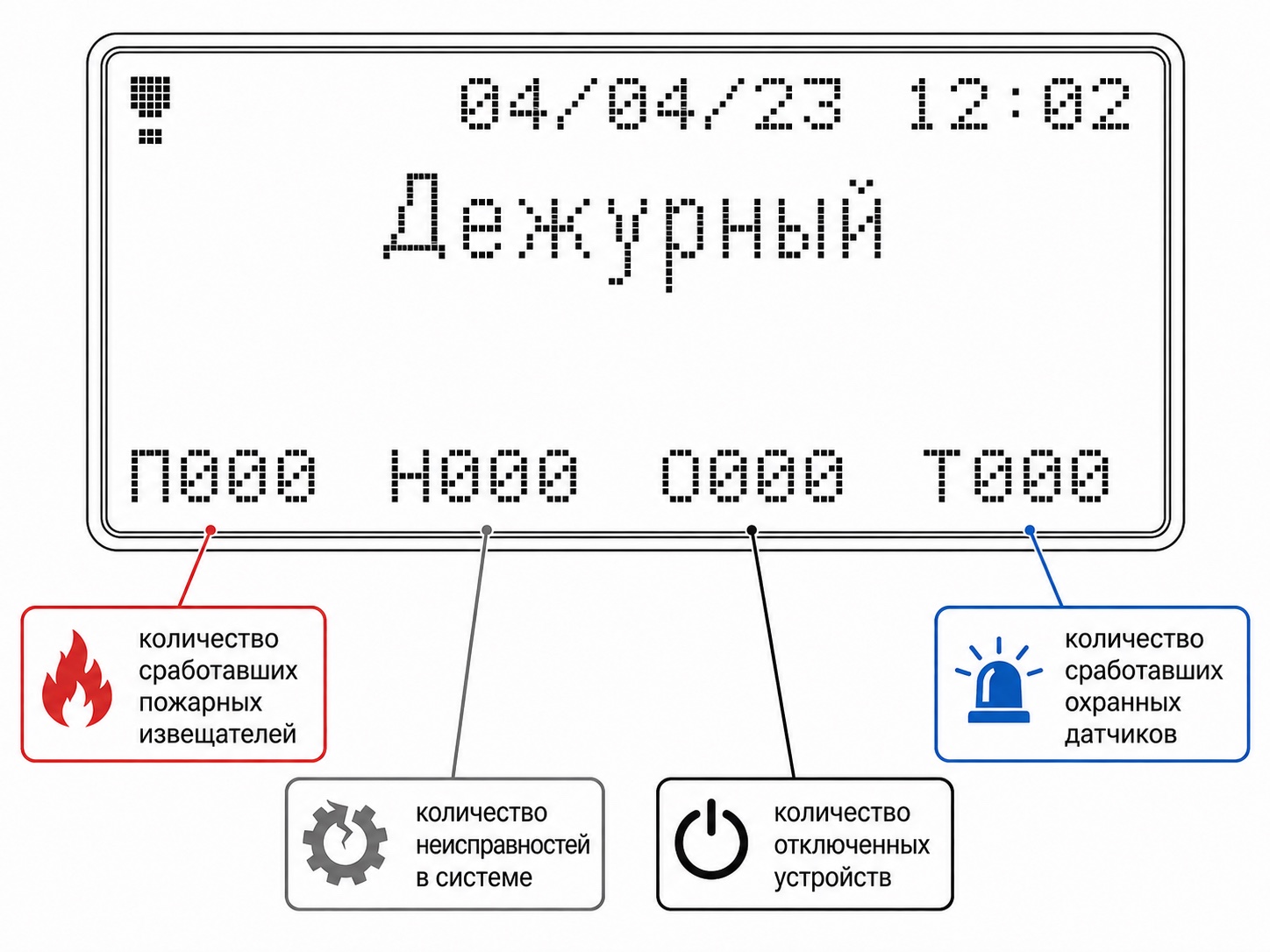

Краткая инструкция по эксплуатации прибора РУБЕЖ-2ОП
  • 1
    В дежурном режиме должны гореть только зеленые светодиоды:
    • ✓ «Норма»
    • ✓ «Работа»
    • ✓ «Питание»
  • 2

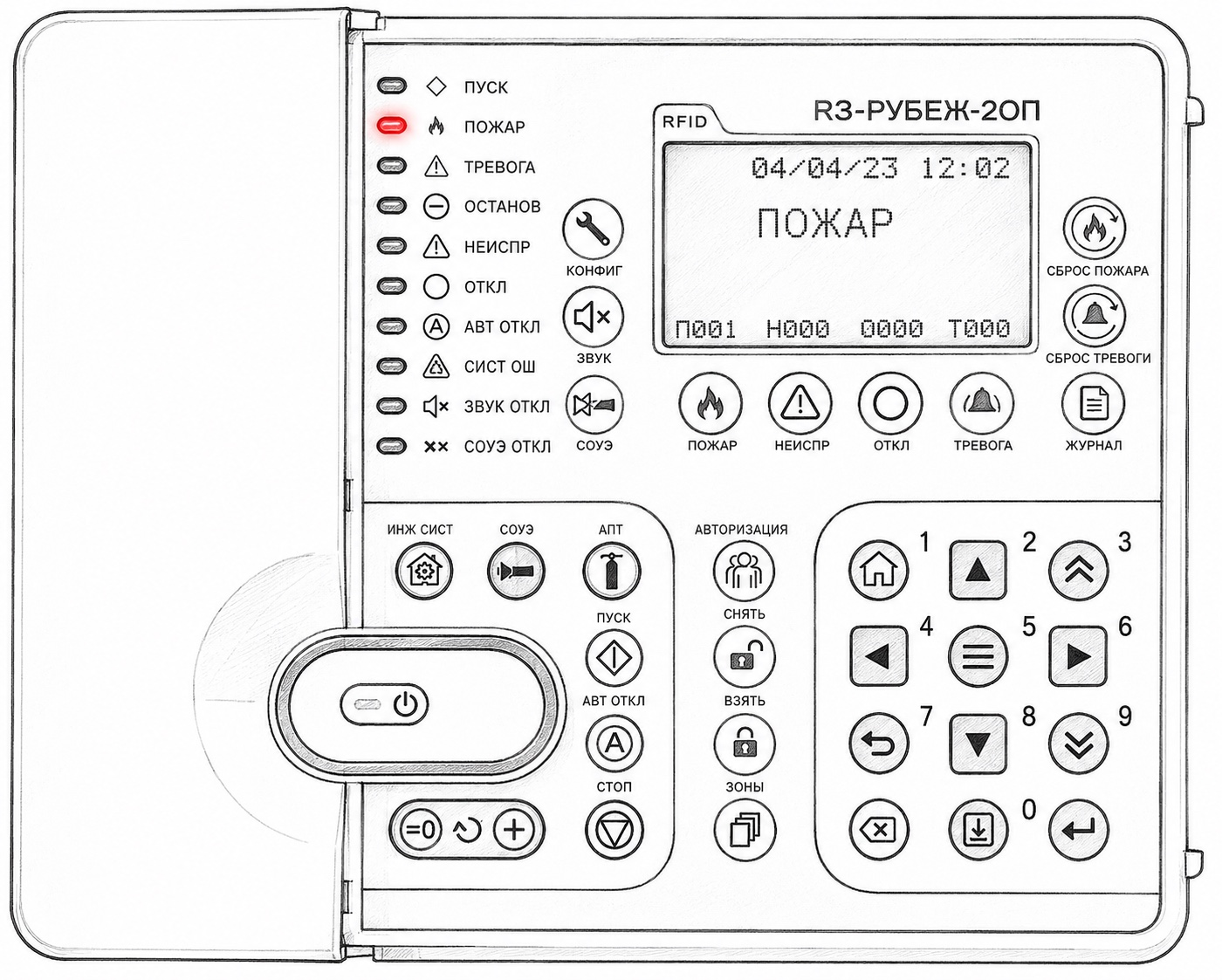

    При возникновении сигнала «Пожар» необходимо:
    1. Выяснить место сработки
    2. Проследовать туда для выяснения причины
  • 3
    При загорании желтого светодиода «Неисправность»:
    • → Немедленно сообщить обслуживающей организации
  • 4
    Сброс тревоги невозможен до полного устранения причины сработки
⚠️ Все действия должны выполняться в соответствии с регламентом и правилами эксплуатации системы, утвеержденными на объекте
Рубеж-БИУ / Рубеж-БИ: управление и индикация
  • 1
    Для наглядного контроля за разделами противопожарной автоматики имеется:
    • • Блок индикации и управления «Рубеж-БИУ»
    • • Или блок индикации (без возможности управления) - «Рубеж-БИ»
    • Система РУБЕЖ протокола R3
    Рис. 4. Внешний вид Рубеж-БИУ
  • 2
    Цветовая индикация состояний:
    Зеленый — норма
    Желтый — снят
    Мигающий желтый — авария
    Красный — сработка
  • 3
    5 страниц отображения:
    • Текущая страница подсвечена синим
    • Страницы с новыми событиями — мигающий синий
  • 4
    На приборе «Рубеж-БИУ» есть возможность управления устройствами через:
    Нажатие соответствующих клавиш, ответственных за конкретные устройства
Полный каталог и состав системы РУБЕЖ протокола R3 указана на САЙТЕ производителя.
