2.1 Запуск программы

Запуск «Монитора системы» осуществляется автоматически после запуска «Оболочки системы». Если был осуществлён выход из «Монитора системы», его снова можно запустить из «Оболочки системы», выбрав соответствующую иконку.

Рис. 1 - Внешний вид оболочки системы

2.1.1 Ввод персонального пароля

Если рабочее место и все подключения сетевых модулей настроены корректно, то после запуска «Монитора системы» оператору будет предложено ввести свой персональный пароль.

Рис. 2 - Форма ввода пароля

Если в диалоговом окне нажать кнопку «Отмена», то произойдёт закрытие «Монитора системы».

При вводе корректного пароля и нажатии на кнопку «ОК» произойдёт загрузка «Монитора системы».

2.2 Интерфейс «Монитора системы»

Главное окно программы состоит из двух областей:

1. Панель управления - данную область нельзя изменять;
2. Область функциональных вкладок программы - с помощью функциональных вкладок оператор осуществляет мониторинг за системой охранной сигнализации, управление объектами системы, а также регистрацию и обработку тревог.

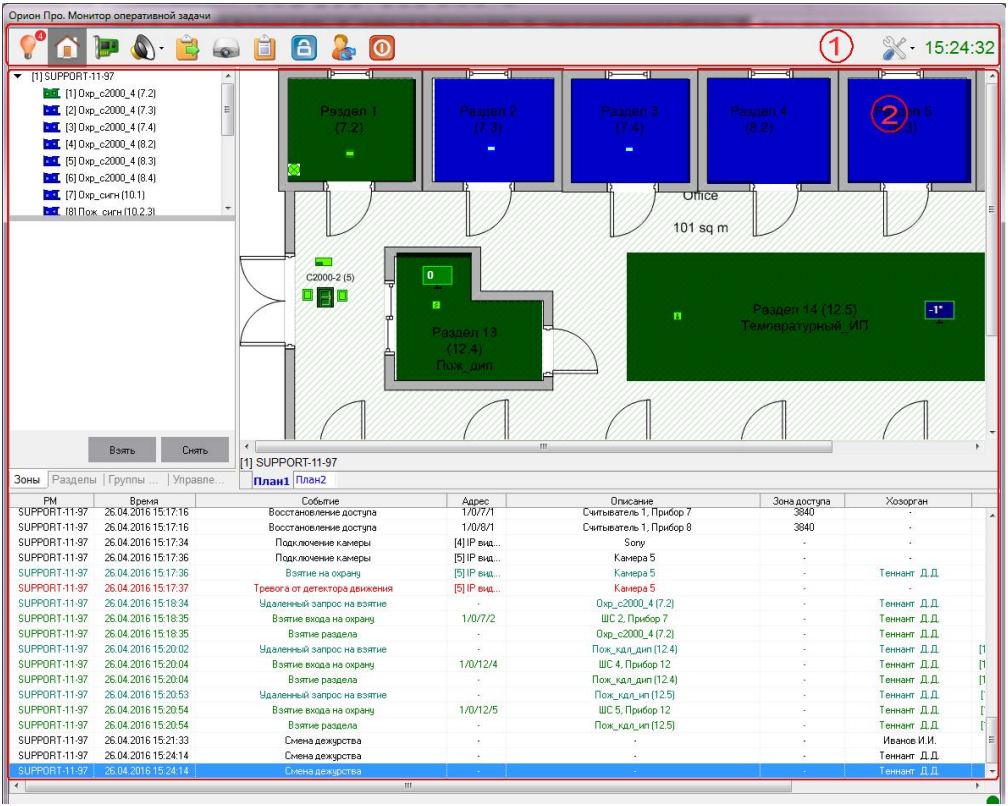

Рис. 3 - Внешний вид окна "Монитор системы"

2.2.1 Панель управления

На панели управления находятся кнопки переключения страниц, кнопки действий, кнопки настройки вида окна, а также часы с системным временем.

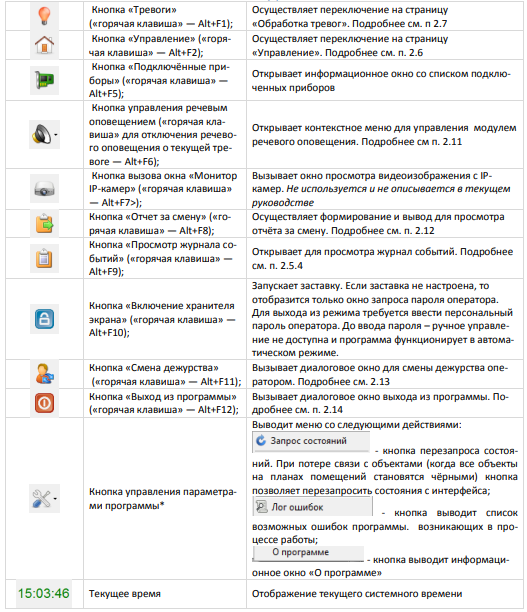

Рис. 4 - Назначение кнопок панели управления

2.2.2 Область отображения функциональных вкладок

Данная область окна программы содержит интерактивные планы помещений, логические элементы системы охранной сигнализации, общий журнал событий системы и журнал тревог.

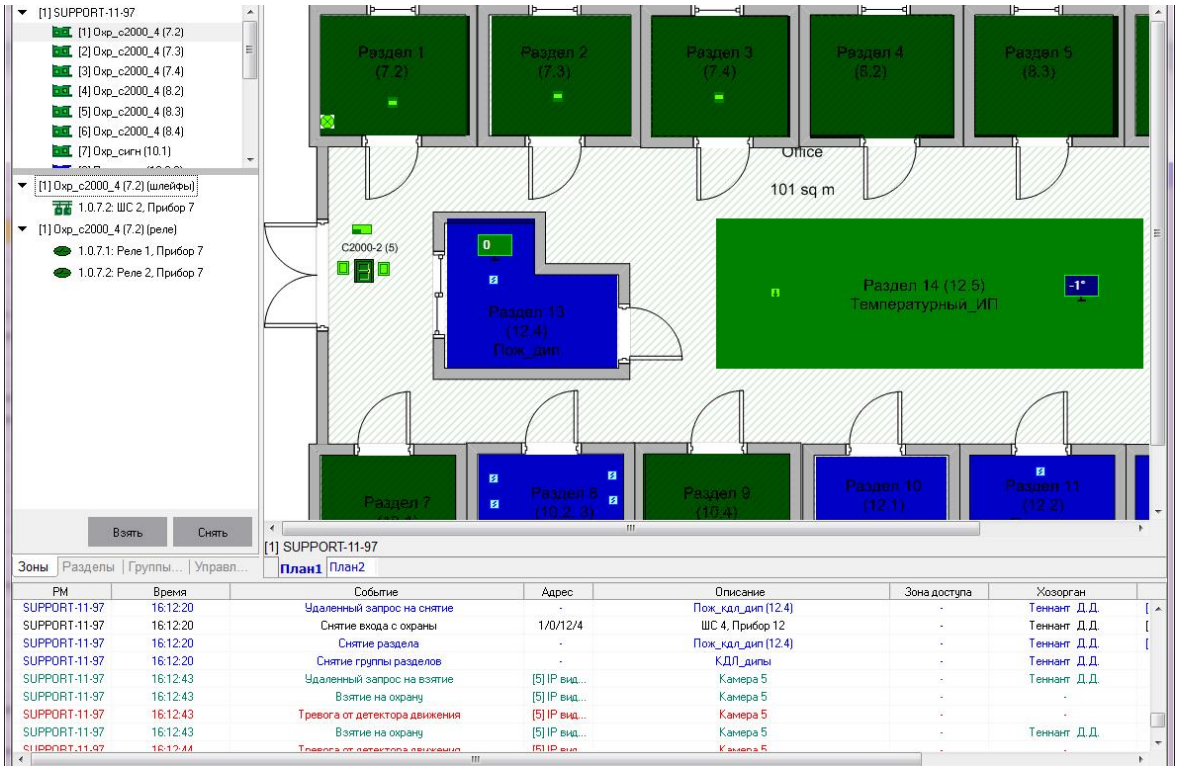

Рис. 5 - Область отображения функциональных вкладок

В зависимости от настроек системы администратором, оператору охранной сигнализации могут быть доступны вкладки:

• Планов помещений
• Журнала событий
• Зон
• Разделов
• Групп разделов
• Управления
• Списка планов помещений

2.2.2.1 Вкладка «Планы помещений»

На этой вкладке оператор может непосредственно наблюдать за состоянием объектов охранной сигнализации. Состояние объектов на планах отображаются различными цветами.

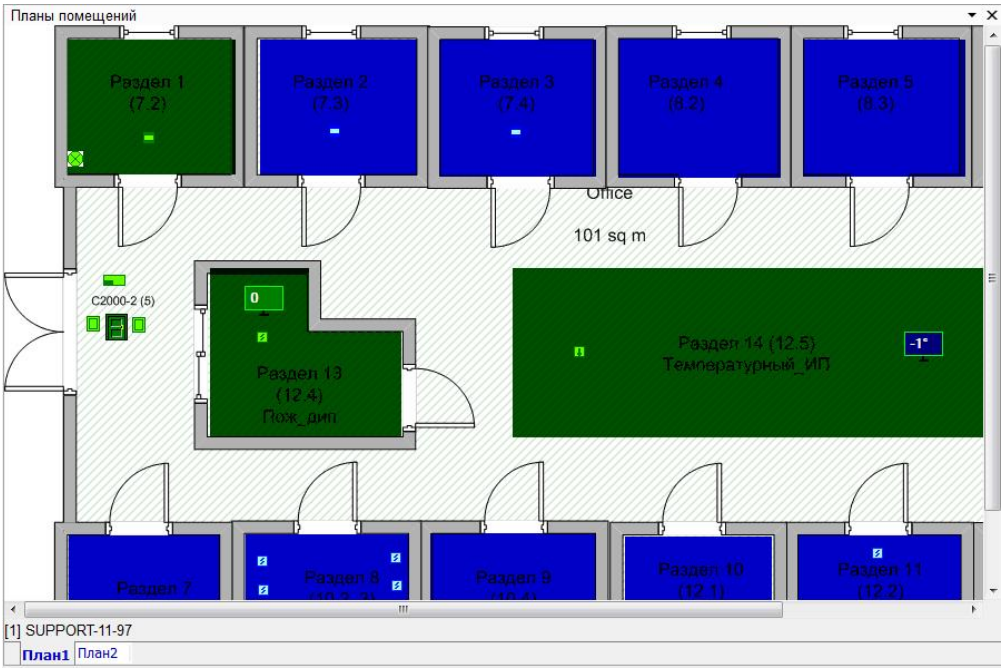

Рис. 6 - Вкладка "Планы помещений"

В ОС используется следующая кодировка цветов для отображения состояний:

Переключение между планами можно осуществлять с помощью выбора ярлыка с названиями планов (которые находятся в нижней области вкладки планов).

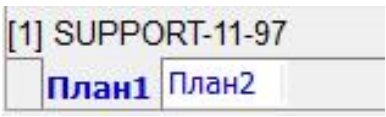

Рис. 7 - Переключение между планами помещений

Если планов очень много, переключение между ними может осуществляться со вкладки «Список планов помещений» нажатием левой кнопки мыши на названии плана.

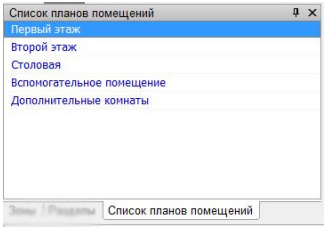

Рис. 8 - Вкладка "Список планов помещений"

2.2.2.2 Вкладка «Журнал событий»

Данная вкладка предназначена для отображения событий, происходящих в системе. По умолчанию данная вкладка располагается в нижней части окна «Монитора системы».

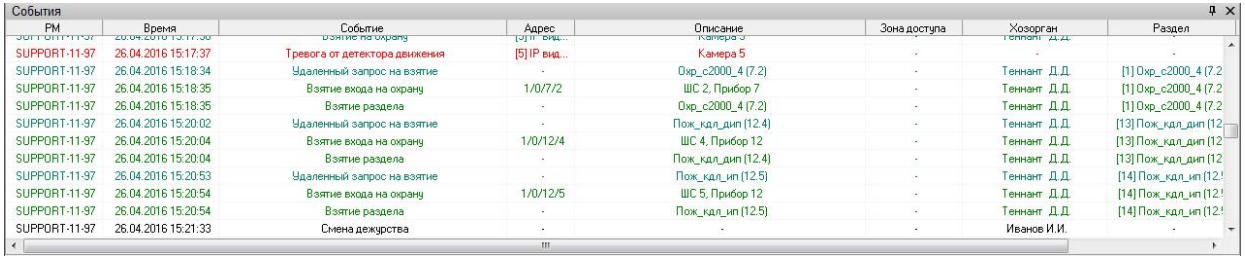

Рис. 9 - Вкладка "Журнал событий"

Когда какой-либо объект системы меняет своё состояние (например, осуществляется постановка на охрану раздела), помимо изменения цвета состояния объекта на плане, данное событие отобразится в журнале.

2.2.2.4 Вкладка «Разделы»

Вкладка предназначена для работы с разделами системы: просмотра состояний и управления ими.

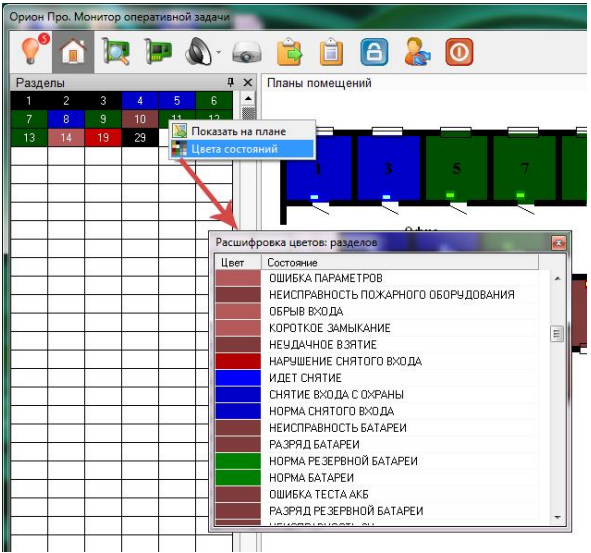

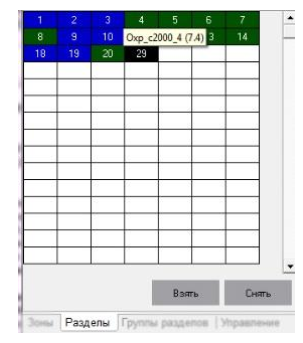

Рис. 10 - Вкладка "Разделы"

Позволяет определить состояние конкретного раздела по цвету (аналогично с цветами состояний на планах помещений). Представляет собой сетку, каждая ячейка которой обозначает конкретный раздел.

2.3 Основные функции программы

В процессе работы с программой, оператор охранной сигнализации:

1. Обеспечивает режим охраны: контролирует состояние объектов на интерактивных планах помещений или мнемосхеме, управляет постановкой и снятием объектов с охраны, осуществляет фотоверификацию хозорганов, просматривает журнал событий;
2. Отслеживает возникновение в системе тревог и осуществляет действия по обработке тревог - от оповещения ответственных лиц до обработки тревоги непосредственно в программе;
3. При необходимости осуществляет запуск сценариев управления, если сценарии управления в системе предусмотрены и настроены администратором;
4. Прослушивает автоматические речевые сообщения по событиям системы, если их воспроизведение настроено администратором;
5. Формирует отчёт по событиям за дежурную смену.

2.4 Контроль состояний объектов системы ОС

Визуальный контроль состояний объектов производится оператором с помощью интерактивных планов помещений.

Рис. 11 - Цвета состояний объектов системы

Для просмотра подробного описания состояний и мультисостояний объекта необходимо открыть его информационную карточку:

• На плане помещения щёлкнув по пиктограмме объекта правой кнопкой мыши и выбрав в контекстном меню пункт информации;
• С помощью двойного щелчка левой кнопкой по объекту на функциональных вкладках «Зоны»/«Разделы»/«Группы разделов».

2.5 Работа с журналом событий

Журнал событий – это полный перечень событий, происходящих в системе. При работе оператора охранной сигнализации желательно, чтобы окно журнала событий было отображено в «Мониторе системы». По умолчанию в журнале событий отображаются события, произошедшие за последние 12 часов.

Журнал событий в данной вкладке – это журнал событий «реального времени». Любое происходящее в системе событие моментально отображается в этом журнале событий. Фокус всегда перемещается к последнему событию.

Приходящие в систему события, которые влияют на состояние объектов системы (например, тревога входа, взятие на охрану, снятие с охраны и т.д.), в журнале событий тоже отображаются определёнными цветами.

Изменение вида журнала событий

Вид журнала событий можно изменить:

• Для изменения ширины столбцов требуется подвести курсор к краю названия столбца и, нажав левую кнопку мыши, растянуть или наоборот сузить столбец.
• Для изменения порядка следования столбцов требуется подвести курсор к названию столбца и, нажав левую кнопку мыши, перетащить столбец на требуемую позицию.

2.5.1.1 Добавление комментария к событию

Для любого события (в том числе и для тревог) в журнале событий можно добавить комментарий. Комментарии никак не влияют на событие, а служат лишь для внесения каких-либо служебных пометок.

Для добавления комментария необходимо щёлкнуть на нужном событии правой кнопкой мыши (или предварительно выбрать несколько событий левой кнопкой мыши с зажатой на клавиатуре клавишей Shift) и выбрать пункт меню «Добавить комментарий».
